概述：

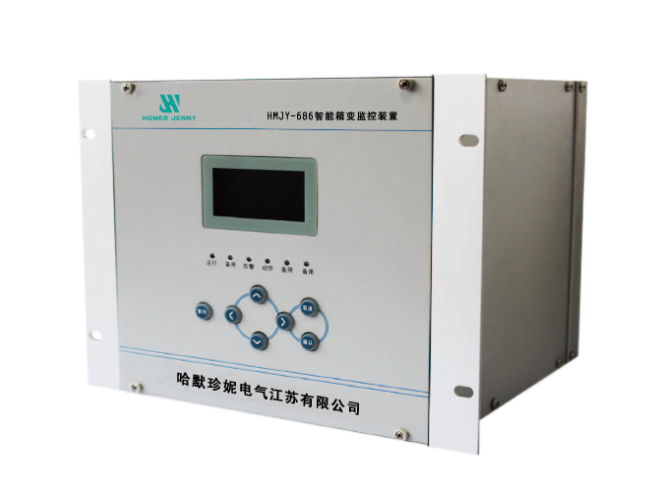

 HMJY-686智能箱变监控装置适用于光伏电站或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，同时装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏发电子系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现升压站对光伏发电单元或风电场的远程管理和自动化监控，满足光伏电站以及风电场全面智能化、“无人值班，少人值守”的运行管理方式。
特点：
1、加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,适用于-40℃～70℃的宽温工作环境。
2、装置的集成电路全部采用工业级，使得装置有很高的稳定性和可靠性。满足光伏电场关门运行的要求。
3、装置采集变压器低压侧两组各侧的三相电流、三相电压、频率、功率因数、有功功率、无功功率用于综自系统的遥测。
4、装置的设置基于电气量的保护功能，带复合电压闭锁的三段式电流保护、零序电流、过压、欠压、CT断线、PT断线等。
5、装置最大设置48路开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，小空开位置信号，熔断器熔断信号，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护，同时提供8个可编程的备用非电量功能（4路跳闸，4路告警），便于非电量扩展。
6、装置所有保护功能均设置控制字，通过液晶输入密码的方式可方便的进行投退。
7、装置具有两路温度和两路电量（0-5V直流电压或4-20mA电流）采集功能，可用于采集箱变相关温度等，并且设置温度超限告警功能，方便光伏电场综自系统的监视。
8、装置设置了6路开出量，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。
9、装置采用图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作、调试便捷。
10、大容量的信息记录：可保存32条最近发生的历史报告,可带动作参数，掉电保持。
11、装置结构按箱变开关柜要求设计，尺寸较小，安装方式简单，配线方便。
12、融合通信管理机、光纤交换机、和完善的测控保护功能于一体，可以降低光伏电站测控通信类设备三分之二的投资成本。
13、提供2路以太网口、2路光纤以太网口和10路RS485接口

技术指标
1、额定电源电压: 直流/交流220V或直流110V选配
2、额定交流数据：
        交流电压： 100V/400V /690V
        交流电流： 5A或1A (订货时说明)
        额定频率： 50Hz
3、热稳定性：
        交流电压回路：长期运行 1.2Un
        交流电流回路：长期运行 2In
4、 装置功耗
        交流电压回路： 每相不大于0.5VA；
        交流电流回路： In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
        保护电源回路: 正常工作时，不大于12W；保护动作时，不大于15W。
5 环境条件
        环境温度：： -40℃～+70℃。
        相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。
