有源滤波器

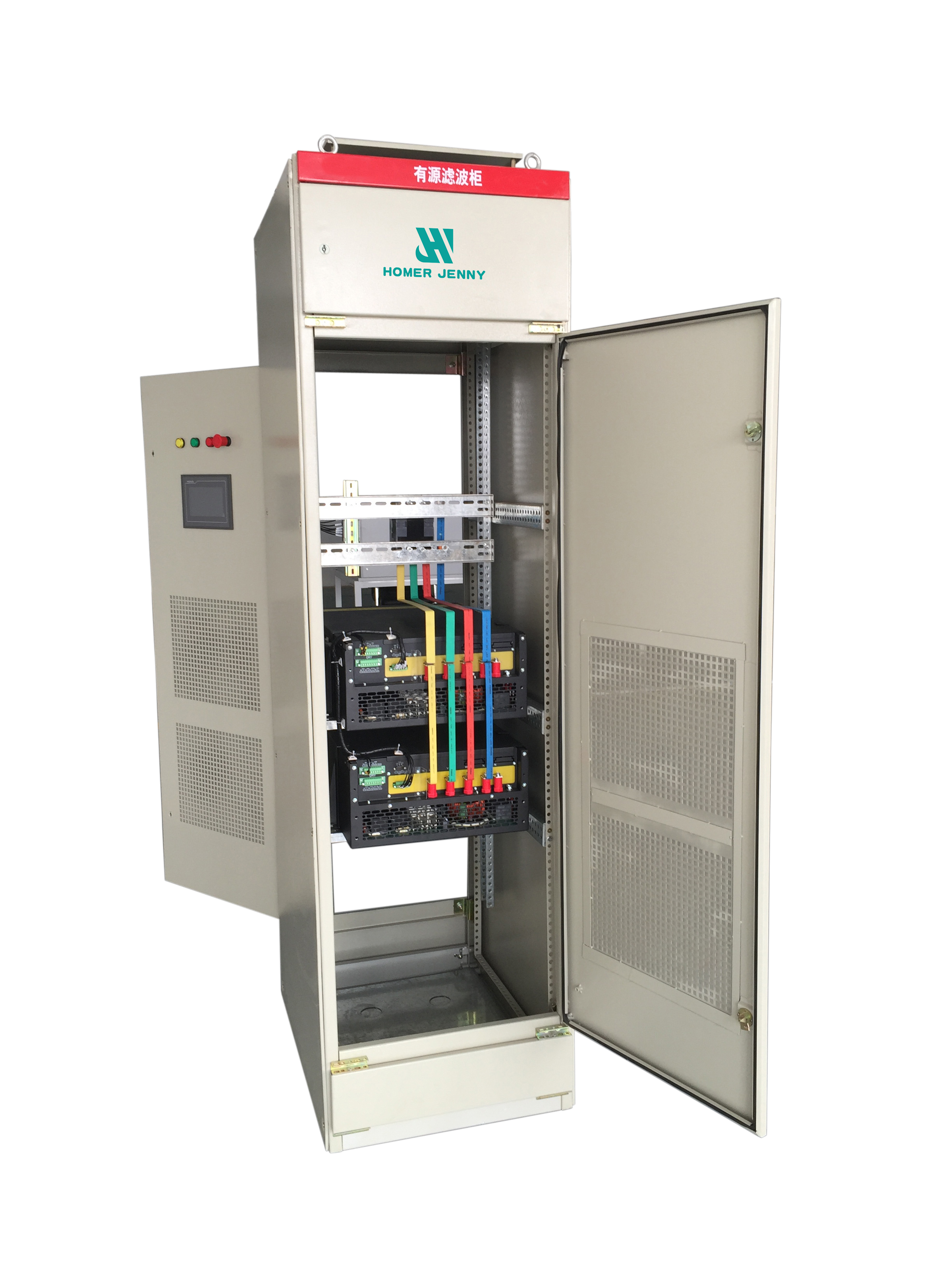

HMJY-APF有源滤波器采用先进的模拟逻辑方式消除电网谐波，实时检测电网中非线性负载电流波形,集动态滤波、动态无功功率补偿于一体，具有响应速度快、滤波范围广、滤波效率高、不受系统参数影响等优点。

应用行业

装置广泛应用于市政工程、大型体育中心、五星级酒店、高档写字楼、大型商业综合体等。

工作原理

 输入开关合闸后，APF通过限流电阻对直流电容器充电，当直流母线电压达到额定值后，接触器闭合，装置开始工作。直流电容器为储能元件并通过IGBT逆变器和接口电抗器向电网输出补偿电流，直流电容同时通过电源板为信号板、控制板和驱动板提供工作电源。APF通过外部CT测量负载电流或电网电流送到信号板进行处理，控制板完成负荷谐波电流的计算和谐波电流补偿的闭环控制，并产生PWM信号到驱动板，驱动板驱动逆变器的IGBT从而将做虚的补偿电流输出到电网，完成谐波滤除的功能。

主要功能

谐波滤除:滤除谐波,减小电压、电流畸变率

节能降耗:减少线损和变压器损耗，改善设备发热，延长设备使用寿命

稳定系统:防止设备误动作，保证电容器等安全投入，提高系统的稳定性

技术参数
